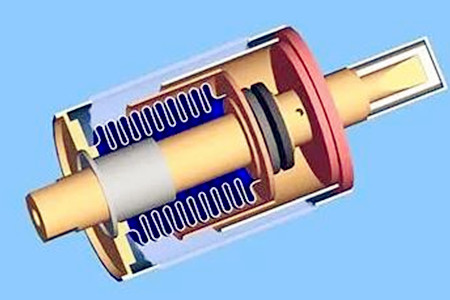

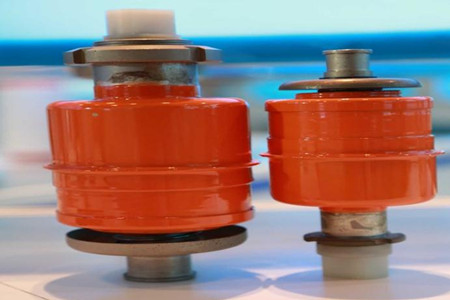

影響真空絕緣水平的主要因素真空絕緣是一個十分復雜的物理過程，其機理到目前為止仍沒有明確的結論。從實際應用情況來看，主要有以下幾個方面：

　　1、電極的幾何形狀

　　電極的幾何形狀對電場的分布有很大的影響，往往由于幾何形狀不夠恰當，引起電場在局部過于集中而導致?lián)舸?，這一點在高電壓的真空產(chǎn)品中尤其突出。電極邊緣的曲率半徑大小是重要因素。一般來說，曲率半徑大的電極承受擊穿電壓的能力比曲率半徑小的大。此外，擊穿電壓還和電極面積的大小成反比，即隨著電極面積的增大而有所降低。面積增大導致耐壓降低的原因主要是放電概率增加。

　　2、間隙距離

　　真空的擊穿電壓與間隙距離有著比較明確的關系。試驗表明，當間隙距離較小時(≤5mm)，擊穿電壓隨著間隙距離的增加而線性增長，但隨著間隙距離的進一步增加，擊穿電壓的增長減緩，即真空間隙發(fā)生擊穿的電場強度隨著間隙距離的增加而減小。當間隙達到一定的長度后(≥20mm)，單靠增加間隙距離提高耐壓水平已經(jīng)十分困難，這時采用多斷口反而比單斷口有利。一般認為短間隙下的電擊穿主要是場致發(fā)射引起的，而長間隙下的的電擊穿則主要是微粒效應所致。

　　3、電極材料

　　真空開關工作在10-2Pa以上的高真空，由于此時氣體分子十分稀少，氣體分子的碰撞游離對擊穿已經(jīng)不起作用，因此擊穿電壓表現(xiàn)出和電極材料有較強的相關性。

　　真空間隙的擊穿電壓隨著電極材料的不同而不同，研究者發(fā)現(xiàn)擊穿電壓和材料的硬度與機械強度有關。一般來說，硬度和機械強度較高的材料，往往有較高的絕緣強度。比如，鋼電極在淬火后硬度提高，其擊穿電壓較淬火前可提高80%。

　　此外，擊穿電壓還和陰極材料的物理常數(shù)如熔點、比熱和密度等正相關，即熔點較高的材料其擊穿電壓也較高。對比熱和密度而言亦然。這一問題的實質是在相同熱能的作用下，材料發(fā)生熔化的概率越大，則擊穿電壓越低。

　　4、真空度

　　圖一顯示了間隙擊穿電壓和氣體壓強之間的關系。由圖可以看到真空度高于10-2Pa(10-4托)時，擊穿電壓基本上不再隨著氣體壓力的下降而增大，因為氣體分子碰撞游離現(xiàn)象已不再起作用。當氣體壓力從l0-2Pa逐步升高時(真空度下降)，擊穿強度逐漸下降，而在接近1托(102Pa左右)最低，以后又隨氣壓的增高而增高。從曲線上可以看出真空度高于10-2Pa時其耐壓強度基本上保持不變。這就表明，真空滅弧室的真空度在10-2Pa以上時完全能夠滿足正常的使用需求。

　　5、電極的表面狀況

　　電極的表面狀況對真空間隙的擊穿電壓影響較大。電極表面的氧化物、雜質和金屬微粒都會使真空間隙的擊穿電壓明顯下降。

　　此外，無論真空滅弧室的電極表面在制造中加工得如何，大電流開斷均會使電極表面變得凸凹不平，這也將使得擊穿電壓降低。

　　6、老煉效應

　　電極老煉有電壓老煉和電流老煉兩種。

　　一個新的真空間隙進行試驗時，最初幾次的擊穿電壓往往較低。隨著試驗次數(shù)的增加擊穿電壓也逐漸增大，最后會穩(wěn)定在某一數(shù)值上。這種擊穿電壓隨擊穿次數(shù)增大的現(xiàn)象就是電壓老煉的作用。
