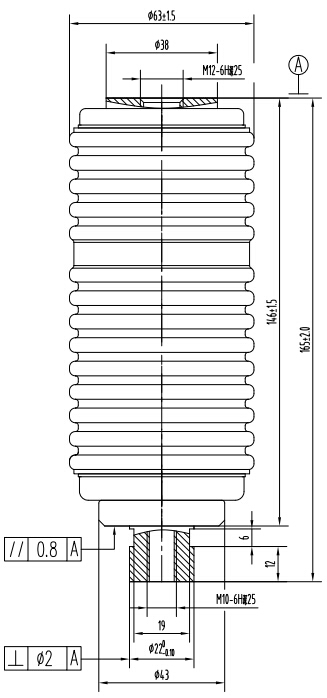

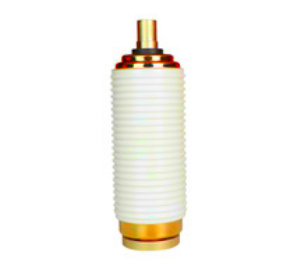

型號：VITJ12/630-6.3
類型：真空滅弧室
品牌：大禹漢光(Dayu Hanguang)
產地：湖北孝感
廠家：湖北大禹漢光真空電器有限公司
價格：面議/電詢
| 主要技術參數 | ||
| 電壓參數 | ||
| 額定電壓(Ur) | kV | 12 |
| 額定短時(1min)工頻耐受電壓(Ud) | kV | 42 |
| 額定雷電沖擊耐受電壓(峰值)(Up) | kV | 75 |
| 額定頻率 | Hz | 50 |
| 電流參數 | ||
| 額定電流(Ir) | A | 630 |
| 額定觸頭壓力下限時的回路電阻 | μΩ | ≤60 |
| 額定短時耐受電流 | kA | 6.3 |
| 額定短路持續時間 | s | 4 |
| 額定峰值耐受電流(Ip) | kA | 6.3 |
| 額定關合電流 | kA | 6.3 |
| 極限開斷電流 | A | 6.3 |
| 機械參數 | ||
| 運動部分質量 | kg | ≤0.7 |
| 觸頭自閉力 | N | 70±30 |
| 觸頭反力 | N | 100±40 |
| 對開關機械特性需求 | ||
| 觸頭開距 | mm | 6±1 |
| 平均分閘速度(在起始75%開距時) | m/s | 0.4-0.5 |
| 平均合閘速度(在最終30%開距時) | m/s | 0.15-0.25 |
| 額定觸頭壓力 | N | 250±50 |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 觸頭合閘和分閘不同期性 | ms | ≤2 |
| 分閘觸頭反彈幅值 | mm | ≤1 |
| 壽命 | ||
| 儲存期 | years | 20 |
| 機械壽命 | Times | 300000 |
| 觸頭允許磨損厚度 | mm | 3 |
